Peryferia i urządzenia akcesoryjne dla procesu termoformowania
- Kontrolery temperatury – ILLIG typ ITG
- Chłodziarki (chillery) do termoformierek ILLIG typ PC
- Młynki do ażuru – ILLIG typ RS
- Samodzielne prasy wycinająco-sztaplujące – ILLIG typ STAL
- Stacje wstępnego grzania – ILLIG typ VHW
- Stacje sztaplowania do maszyn RDM – ILLIG typ SZA 73 d, PH 54 c, PH 73, PH 76, PH 78
- Stanowiska na rolki z folią – ILLIG typ RO, ROK, AWK
- Zawijarka obrzeży do okrągłych kubków – ILLIG typ BAG 50
- Sztaplarki paletowe do maszyny RDM 75 K – ILLIG typ STPM 75b, STP 75b, STPL 75b
Kontrolery temperatury – ILLIG typ ITG
Kontrolery temperatury są stosowane w liniach termoformujących w celu uzyskania odrębnego poziomu temperaturowego dla obwodu chłodzącego. W ofercie firmy ILLIG znajdują się dwa urządzenia ITG 95 i ITG 140.
Modele 95 i 140 to stabilizatory temperatury z możliwością sterowania z panelu operacyjnego maszyny dzięki komunikacji Profi-BUS.
Precyzyjne sterowanie oraz system pomp i grzałek pozwala na precyzyjne utrzymanie temperatury narzędzia formującego.
Poniżej przedstawiono podstawowe parametry techniczne urządzeń
| Cecha | ITG 95 | ITG 140 |
| Temperatura medium kontrolowanego | woda, do 95oC | woda, do 140oC |
| Wydajnośc pompowania | max. 53 l/min | max. 53 l/min |
| Cisnienie | max. 5,9 bar | max. 5,9 bar |
| Moc przyłaczeniowa pompy | 0,5 kW | 0,5 kW |
| Pojemność grzania | 9 kW | 9 kW |
| Rodzaj chłodzenia | pośredni | pośredni |
| pojemność zbiornika | 9,5 l | 4,0 l |
| wydajność chłodzenia | 23 kW (82800kJ/h, 19789 kcal/h) | 40 kW (144000kJ/h, 34415 kcal/h) |
| z 15oC wodą chłodzącą | z 15oC woda chłodzącą | |
| i 90oC wlotem | 1 130oC wlotem | |
| Przyłącze do formy | G 1/2″ / G 1/2″ | G 1/2′ / G1/2″ |
| Przyłącze zimnej wody | G 1/4″ / G 1/4″ | g 1/4″ / g 1/4″ |
| Napięcie operacyjne | 400V, 50 Hz, 3/PE | 400v, 50 Hz, 3/PE |
| Napięcie sterowania | 24 V / 50 Hz | 24 v/ 50 Hz |
| Całkowita moc przyłączeniowa | 9,5 kW | 9,5 kW |
| Długość | 680 mm | 680 mm |
| Szerokość | 250 mm | 250 mm |
| Wysokość | 595 mm | 595 mm |
| Ciężar | 44 kg | 50 kg |
Chłodziarki (chillery) do termoformierek ILLIG typ PC
Chillery są stosowane do obniżenia temperatury transportu folii, pokryw przykrywających grzałki, serwonapędów, górnej i dolnej części formy, górnej i dolnej ramy zaciskowej, młynka do ażuru innych elementów linii. Przy zastosowaniu oddzielnych obwodów chłodzących i kontrolerów temperatury (urządzenia pomocnicze ILLIG typ ITG) można uzyskać różne poziomy temperaturowe.
PC 40b, 50b ,80b ,125b ,250b ,500b to seria urządzeń chłodzących pracujących zarówno niezależnie jak i współpracujących ze stabilizatorami ITG lub bezpośrednio z termoformierką.
Szeroka gama urządzeń pozwala na dopasowanie wydajności do potrzeb co wpływa na ekonomię całego procesu.

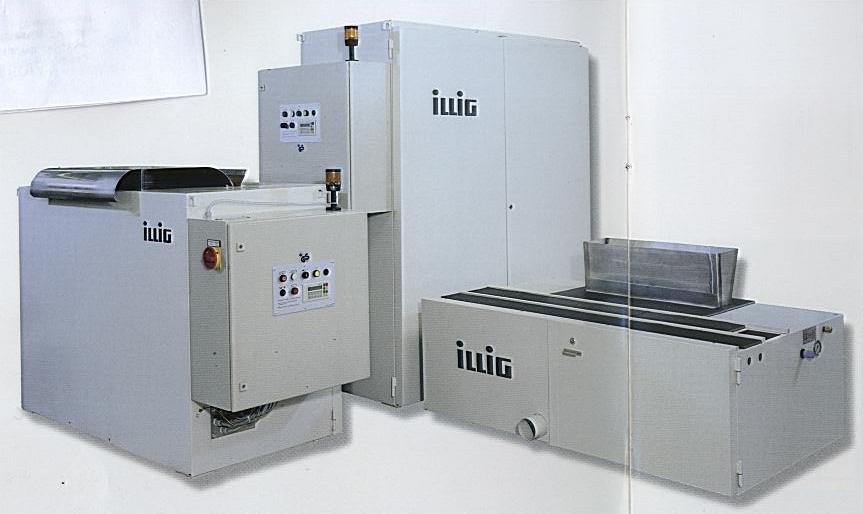

Młynki do ażuru – ILLIG typ RS
W wyniku termoformowania opakowań powstaje odpad w postaci ażuru foliowego. W znakomitej większości przypadków ażur może być zmielony i wykorzystany powtórnie do produkcji folii. W celu zautomatyzowania oraz usprawnienia pracy linii termoformującej coraz częściej do automatów formujących są dostawiane młynki do mielenia ażuru. W przypadku linii formujących połączonych bezpośrednio z liniami wytłaczającymi zmielony materiał może być podawany bezpośrednio do wytłaczarek folii lub zbiorników. W innych przypadkach zmielony materiał zbierany jest w pojemnikach, workach lub big-bagach.
W zależności od konstrukcji i wydajności poprzedzającej termoformierki – młynek może być usytuowany w linii prostej lub pod katem 90 stopni. ILLIG dostarcza również młynki które mogą być usytuowane w linii prostej pod przenośnikiem taśmowym rozładowującym wytłoczki. Ofertę uzupełniają jednostki mielące bez dodatkowego wyposażenia, aby klient mógł szybko wymienić i poddać naprawie/przeglądowi dotychczas pracującą jednostkę.
W ofercie znajdują się następujące typy młynków: RS 75b, RS 91, RS 96.
Samodzielne prasy wycinająco-sztaplujące – ILLIG typ STAL
Opracowana przez ILLIG prasa wycinająco-sztaplująca IC-STAL 90 ma unikalną poziomą konstrukcję, która zapewnia, że uformowane części są doskonale wybijane z wstęgi materiałowej, które następnie są natychmiast układane i odprowadzane z maszyny. Obsługa wycinania serwonapędami zapewnia płynną i dokładną pracę z dokładnością w skoku ±0,1 mm. Przelotowe narzędzie do wycinania, płynna praca i inteligentna kontrola maszyny skutkują bardzo wysoką precyzją wykrawania i dokładnością powtarzania przy 145 cyklach na minutę. Prasy mogą współpracować maszynami RV 74 d, RDKP 72 k, RDK 80.
Stacje wstępnego grzania – ILLIG typ VHW
Stacje wstępnego grzania są urządzeniami pomocniczymi w termoformowaniu folii.
Obowiązkowo muszą być na wyposażeniu linii przetwarzających np. PP, ale również mogą wspomagać formowanie klasycznych folii jak PS (zwłaszcza przy grubszych) gdzie można zaoszczędzić na szerokości folii i przyśpieszyć formowanie oraz jednocześnie zmniejszyć radykalnie ilość drobin powstałych przy wbijaniu folii na łańcuch prowadzący formierki. Nasze stacje mają jeden, dwa lub cztery bębny grzejne (grzanie kontaktowe) do folii oraz system do wyrównywania temperatury w szafie i tunelu doprowadzającym folie na termoformierkę.
Temperaturę bębnów można oddzielnie ustawiać na stacji i/lub z panela operacyjnego termoformierki ILLIG.
Urządzenia mogą przy pomocy połączenia Feld bus być zsynchronizowane z termoformierkami ILLIG.
Stacje wstępnego grzania mogą współpracować z termoformierkami innych producentów za pomocą rolki kompensującej.
Do grupy maszyn należy: VHW 60/2b, VHW 90/2b, VHW 90/4b.
Stacje sztaplowania do maszyn RDM – ILLIG typ SZA 73 d, PH 54 c, PH 73, PH 76, PH 78
Stacje sztaplowania przy maszynach RDM służą do układania wyformowanych kubków w stosy w ilościach określonych przez operatora w panelu sterującym termoformierki. Pobieranie kubków z formy i przenoszenie do magazynów sztaplarki jest zsynchronizowane z praca termoformierki. W zależności od produktu końcowego wybierana jest odpowiednia sztaplarka i jej opcje techniczne. Sztaplarki mogą być skonfigurowane do rozładunku na stronę operatora lub do tyłu do ręcznego i/lub automatycznego dalszego podawania do urządzeń pomocniczych takich jak: zwijarka obrzeży, liczarka, pakowarka-zgrzewarka w rękaw foliowy lub do innych urządzeń. Do dyspozycji są następujące sztaplarki SZA 73d, PH 54 c, PH 73, PH 75 c, PH 76, PH 78.
Stanowiska na rolki z folią – ILLIG typ RO, ROK, AWK
Stanowiska do odwijania rolek z folią są urządzeniami pomocniczymi do linii termoformujących w układzie off-line. Oznacza to ze źródłem materiału do termoformowania jest folia o odpowiedniej szerokości i grubości nawinięta na gilzę tekturowa lub plastikową. W przypadku zainteresowania układem in-line ekstruzja-termoformierka; układy te są rozpatrywane indywidualnie do oferowanych maszyn.
Oferujemy trzy rozwiązania odwijaków folii. Stanowiska RO są to klasyczne odwijaki pracujące w systemie praca-stop. Rolka z folią jest hamowana za pomocą hamulca. W grupie znajdują się następujące odwijaki: RO 530, RO 550, RO 610, RO 800b, RO 1200.
Stanowiska ROK są to odwijaki z połączeniem Feld-bus do termoformierki. Praca odwijaka jest ciagła zsynchronizowana z pracą linii termoformujacej. W grupie znajdują się następujące odwijaki: ROK 550, ROK 610, ROK 800, ROK 810, ROK 1200.
Urządzenia AWK są to odwijaki współpracujące ze stojakami na rolki z folia z działu wytłaczania folii lub od innych dostawców stojaków. Urządzenia wyposażone są w porty Feld-bus do ciągłego, zsynchronizowanego odwijania. W grupie znajdują się następujące urządzenia: AWK 800, AWK 810, AWK 1200.
Zawijarka obrzeży do okrągłych kubków – ILLIG typ BAG 50
Zawijarka obrzeży służy do wywijania krawędzi kubka po wyformowaniu i wycięciu.

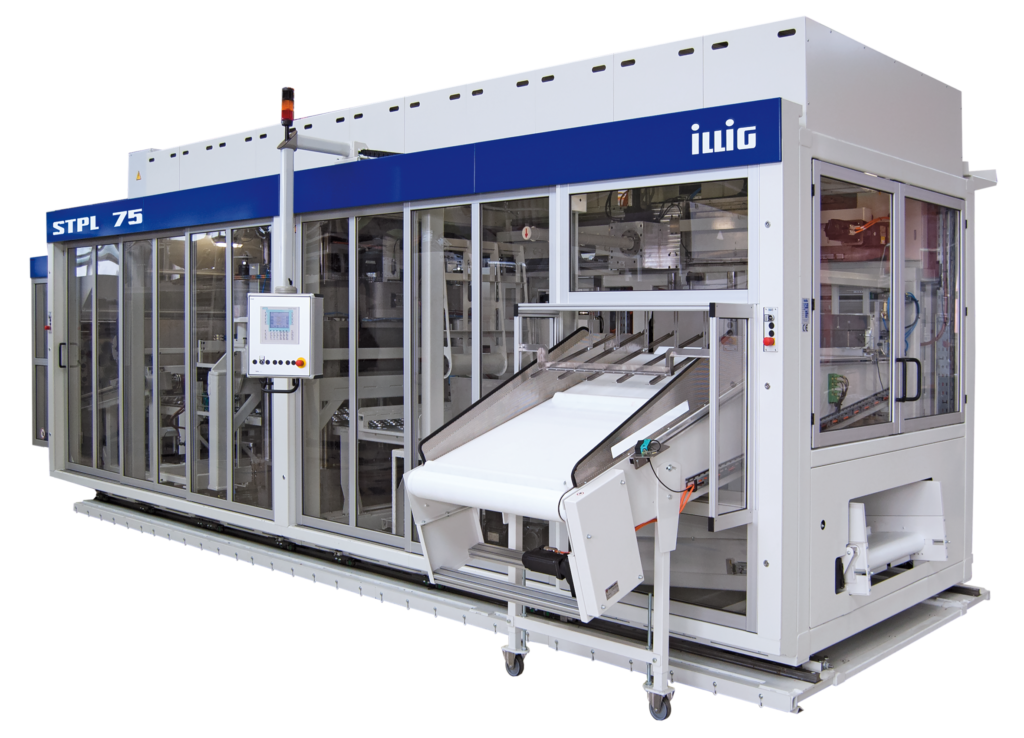

Sztaplarki paletowe do maszyny RDM 75 K – ILLIG typ STPM 75,
STP 75, STPL 75
W tej grupie znajdują się sztaplarki do maszyn RDM, które pozwalają na produkcję opakowań z otworami jak na przykład doniczki kwiatowe.
