Maszyny do formowania kubków z folii (RDM)
Maszyny RDM pracują w systemie formowania i wycinania w jednej stacji sposobem nożycowym. Głównym zastosowaniem tego typu maszyn jest produkcja kubków dla przetworów mlecznych, kubków do picia napojów lub piwa, doniczek z otworami w dnie, kapsułek na kawę, opakowań spożywczych w technologii IML.
Typ RDM
Automatyczne termoformierki ciśnieniowe RDM należą do serii maszyn formujących i wycinających w stacji formowania.
Mechaniczny system napędzający z uchylnym ruchem dolnego stołu formującego należy zaliczyć do wielu zalet maszyny. Opakowania dla przemysłu spożywczego mogą być produkowane ponieważ stosowane jest powietrze bez oleju smarującego cylindry i uszczelnienia. Specyficzne wymagania jak szybka wymiana oprzyrządowania i dostępność wszystkich elementów do obsługi i konserwacji zostały zawarte w projekcie maszyny.
Siła zamykania stacji formowania wynosi 250 kN, a linia cięcia ok. 6,0 m w zależności od materiału.
Korzyści ze stosowania maszyn
Wysoka dostępność i jakość produktu
- technologia napędu za pomocą kontrolowanej krzywki
- zwiększona wydajność poprzez dynamiczny napęd
- system sterowania “SIEMENS S7″ z PLC
- serwo-napęd transportu materiału
Bezpieczeństwo obsługi
- wzmocnione elementy przenoszące większe naprężenia
- monitorowanie wartości progowych parametrów
- automatyczne centralne smarowanie
Łatwa obsługa i konserwacja
- cyfrowe funkcje, przewodnik operatora
- regulacja wszystkich parametrów procesowych
- zminimalizowany odpad przy uruchamianiu
- krótki czas wymiany oprzyrządowania i uruchamiania
- niewielkie prace konserwacyjne i dłuższa przerwa nie konserwacjami
Duża wydajność i niskie koszty obsługi
- optymalizacja komputerowa maszyny i elementów oprzyrządowania
- nowoczesna technologia, opatentowana
- niskie zużycie energii
Higieniczność produkcji
- nie zaolejone powietrze dla cylindrów i uszczelnień
Typowe produkty

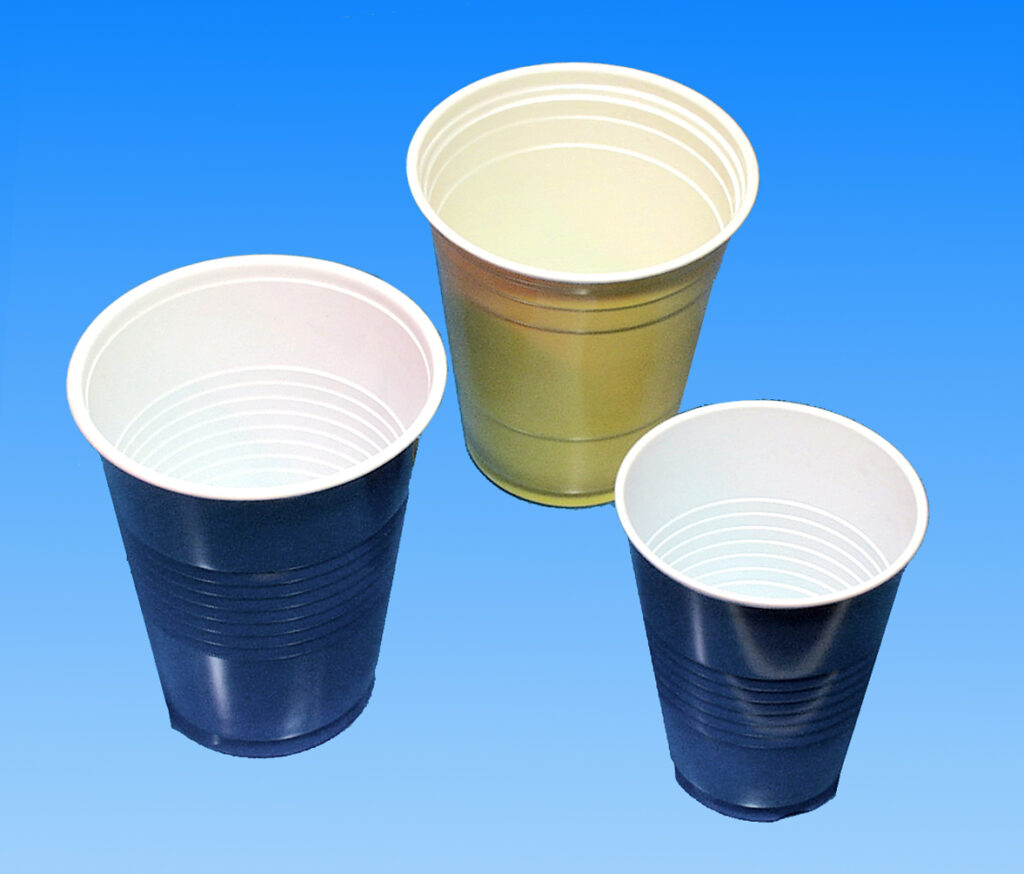

Maszyny automatyczne RDM są doskonałymi urządzeniami do produkcji opakowań wymagających wysokiej precyzji wykonania. Formowanie i wycinanie odbywa się w tej samej stacji co pozwala uzyskać bardzo precyzyjne wycięcie. Typowe produkty dla maszyn tego typu to: kubki na napoje, pokrywki, tacki, pudełka i inne.
Podstawowe parametry techniczne maszyn z serii RDM
| RDM 54 k | IC-RDM 54 kc | IC-RDM 73 k | IC-RDM 75 kc | IC-RDM 76 k | RDM 78 k | |
| Max. powierzchnia formowania [mm] | 500×300 | 500×300 | 740×340 | 735×465 | 760×540 | 760×420 |
| Max. wysokość w negatywie [mm] | 185 | 185 | 185 | 185 | 150 | 130 |
| Max. wysokość w pozytywie [mm] | 15 | 15 | 15 | 15 | 15 | 15 |
| Max. szerokość folii [mm] | 580 | 580 | 840 | 850 | 850 | 810 |
| Max. długość skoku folii [mm] | 350 | 350 | 400 | 550 | 565 | 430 |
| Max. siła zamykania [kN] | 230 | 230 | 350 | 600 | 600 | 540 |
| Wydajność [cykle/min] | 34 | 50 | 50 | 39 | 39 | 40 |
Przykładowe maszyny
PH 54
RDM PH 54K
RDM PH 73K
RDM PH 75K
SZA 73
RDML 70b
Konfiguracje RDM
W zależności od wymagań linie na bazie maszyn RDM mogą być odpowiednio konfigurowane. Do dyspozycji są różne: odwijaki rolek z folią, stacje wstępnego grzania, różnej wielkości stoły formujące, systemy i rodzaje sztaplarek, urządzenia pomocnicze typu przenośniki rozładowujące, młynki ażuru, pakowarki. Maszyny te są opisane w dziale urządzeń pomocniczych do termoformierek.
Maszyny RDM 73 k i 76 k posiadają również możliwość produkcji ekologicznych opakowań metodą etykietowania w formie (popularnie oznaczanej jako IML) przy zastosowaniu modułu do etykietowania. Na liniach tych można również wykonywać zwykle opakowania bez etykiet.
